En el ámbito de la maquinaria industrial y la automatización, los carros lineales desempeñan un papel fundamental al permitir un movimiento lineal preciso y eficiente. Como proveedor líder de guías lineales, entendemos las diversas necesidades de nuestros clientes y la importancia de elegir la guía lineal adecuada para aplicaciones específicas. Dos requisitos comunes en muchas industrias son la alta precisión y la alta velocidad, pero estas dos características a menudo conllevan diferentes consideraciones de diseño y compensaciones de rendimiento. En este blog, exploraremos las diferencias entre guías lineales para aplicaciones de alta precisión y alta velocidad.
Diseño y Construcción
Diapositivas lineales de alta precisión
Las guías lineales de alta precisión están diseñadas para proporcionar un movimiento lineal extremadamente preciso y repetible. El diseño de estas diapositivas se centra en minimizar errores como holgura, deflexión e imprecisiones de posicionamiento.
Uno de los componentes clave de los carros lineales de alta precisión es el sistema de guía. Por ejemplo, los husillos de bolas se utilizan habitualmente en aplicaciones de alta precisión. Los husillos de bolas tienen un bajo coeficiente de fricción y pueden convertir el movimiento giratorio en movimiento lineal con alta eficiencia y precisión. Son capaces de lograr incrementos de posicionamiento muy finos, a menudo en el rango de micrómetros.

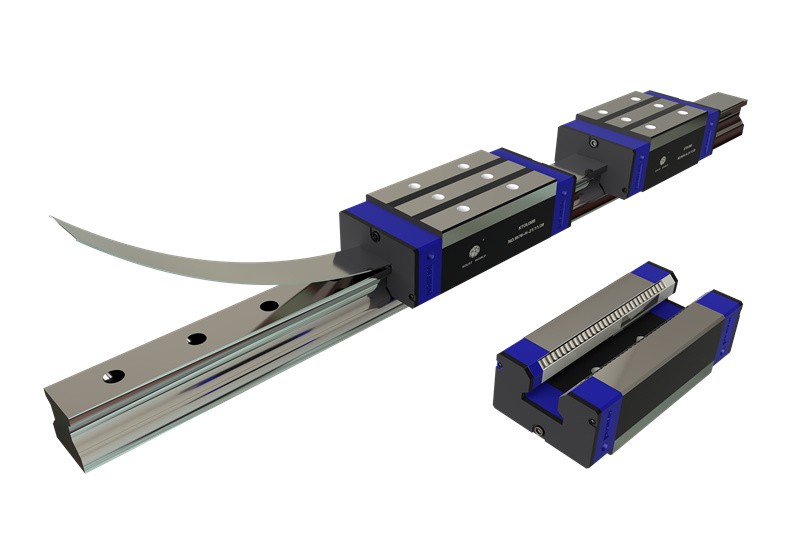

Las guías lineales en carros de alta precisión también están cuidadosamente diseñadas. Suelen tener un alto grado de acabado superficial y rectitud. Guías de rodillos, como nuestrasGuía lineal de rodillos Serie TO, son una opción popular. Las guías de rodillos ofrecen una gran capacidad de carga y una excelente precisión de guiado. Están diseñados para minimizar el área de contacto entre el rodillo y el riel guía, reduciendo la fricción y el desgaste manteniendo una alta precisión.
Además, el diseño estructural de las guías lineales de alta precisión está optimizado para lograr rigidez. Una estructura rígida ayuda a evitar la deflexión bajo carga, lo cual es crucial para mantener la precisión. Los materiales utilizados en las guías de alta precisión suelen ser aceros o aleaciones de alta calidad que tienen buenas propiedades mecánicas y estabilidad dimensional.
Diapositivas lineales de alta velocidad
Los toboganes lineales de alta velocidad están diseñados para moverse a altas velocidades manteniendo la estabilidad. El principal desafío en aplicaciones de alta velocidad es reducir la inercia y la fricción para permitir una aceleración y desaceleración rápidas.
Para el mecanismo de accionamiento, en los carros lineales de alta velocidad se prefiere a menudo la transmisión por correa. Las transmisiones por correa tienen una masa relativamente pequeña en comparación con los husillos de bolas, lo que permite un movimiento más rápido. También pueden operar a altas velocidades sin el riesgo de limitaciones de velocidad críticas que pueden enfrentar los husillos de bolas.
Las guías lineales en los carros de alta velocidad están diseñadas para reducir la fricción. Guías de bolas, como nuestrasGuía lineal de bolas de montaje bajo Serie PO, se utilizan comúnmente. Las guías de bolas tienen un coeficiente de fricción más bajo en comparación con las guías de rodillos, lo que resulta beneficioso para el funcionamiento a alta velocidad. También tienen un movimiento de rodadura suave, lo que ayuda a reducir la vibración y el ruido a altas velocidades.
El diseño estructural de los carros lineales de alta velocidad se centra en la reducción de peso. A menudo se utilizan materiales ligeros, como aleaciones de aluminio, para construir los cuerpos deslizantes. Esto reduce la inercia general del sistema, lo que permite una aceleración y desaceleración más rápidas.
Características de rendimiento
Precisión y repetibilidad
Los carros lineales de alta precisión se caracterizan por su alta precisión y repetibilidad. La precisión se refiere a qué tan cerca está la posición real de la diapositiva de la posición deseada, mientras que la repetibilidad se refiere a la capacidad de la diapositiva para regresar a la misma posición repetidamente.
En aplicaciones de alta precisión, la precisión puede ser tan alta como ±0,005 mm o incluso mejor. La repetibilidad también puede estar dentro de unos pocos micrómetros. Este nivel de precisión es esencial en aplicaciones como la fabricación de semiconductores, el mecanizado de precisión y la inspección óptica, donde incluso la más mínima desviación puede provocar defectos en el producto.
Por otro lado, los carros lineales de alta velocidad suelen tener menor precisión y repetibilidad en comparación con los carros de alta precisión. En aplicaciones de alta velocidad, el objetivo es lograr movimientos rápidos en lugar de un posicionamiento extremadamente preciso. Sin embargo, las correderas modernas de alta velocidad aún pueden lograr una precisión razonable, generalmente en el rango de ±0,05 mm a ±0,1 mm, lo cual es suficiente para muchas aplicaciones, como operaciones de recogida y colocación en líneas de embalaje y montaje.
Velocidad y aceleración
Los toboganes lineales de alta velocidad están, como su nombre indica, diseñados para movimientos de alta velocidad. Pueden alcanzar velocidades de hasta varios metros por segundo, según los requisitos de diseño y aplicación. La aceleración de los toboganes de alta velocidad también puede ser muy alta, lo que permite cambios rápidos de movimiento.
Por el contrario, los carros lineales de alta precisión suelen funcionar a velocidades más bajas. Los componentes de alta precisión, como los husillos de bolas, tienen limitaciones en términos de velocidad máxima debido a factores como la velocidad crítica y la generación de calor. La velocidad de las diapositivas de alta precisión suele oscilar entre unos pocos centímetros y unos pocos decímetros por segundo.
Carga - Capacidad de carga
Tanto los carros lineales de alta precisión como los de alta velocidad deben poder transportar una cierta cantidad de carga. Sin embargo, los requisitos de capacidad de carga pueden diferir según la aplicación.
Las guías lineales de alta precisión se utilizan a menudo en aplicaciones donde la carga es relativamente pequeña pero los requisitos de precisión son altos. Por ejemplo, en operaciones de microensamblaje, la carga sobre la corredera puede ser sólo de unos pocos gramos o kilogramos. El diseño de las correderas de alta precisión está optimizado para mantener la precisión bajo estas cargas relativamente ligeras.
Es posible que los deslizadores lineales de alta velocidad deban transportar cargas más grandes en algunas aplicaciones, como en los sistemas de manipulación de materiales. Sin embargo, la capacidad de carga debe equilibrarse con la necesidad de funcionamiento a alta velocidad. El diseño de correderas de alta velocidad tiene en cuenta las fuerzas dinámicas generadas durante el movimiento de alta velocidad para garantizar que la corredera pueda funcionar de manera estable bajo carga.
Escenarios de aplicación
Aplicaciones de alta precisión
Las guías lineales de alta precisión se utilizan ampliamente en industrias donde el posicionamiento preciso es crucial.
En la industria de los semiconductores, las guías lineales de alta precisión se utilizan en equipos de manipulación de obleas, litografía y prueba de chips. El proceso de fabricación de semiconductores requiere movimientos extremadamente precisos para garantizar la exactitud de los patrones de circuitos y la calidad de los chips.
En el campo médico, los portaobjetos lineales de alta precisión se utilizan en equipos de imágenes médicas, como escáneres de tomografía computarizada y máquinas de resonancia magnética. Estas máquinas necesitan mover al paciente o los componentes de imágenes con alta precisión para obtener imágenes claras y precisas.
Otra aplicación es el mecanizado de precisión. Los carros lineales de alta precisión se utilizan en máquinas herramienta CNC para controlar el movimiento de la herramienta de corte, garantizando la precisión de las piezas mecanizadas.
Aplicaciones de alta velocidad
Los carros lineales de alta velocidad se utilizan comúnmente en industrias donde se requiere un movimiento rápido.
En la industria del embalaje, los carros lineales de alta velocidad se utilizan en máquinas de embalaje para tareas como llenado, sellado y etiquetado. Estas máquinas deben funcionar a altas velocidades para cumplir con los requisitos de producción de envases a gran escala.
En la industria automotriz, los carros lineales de alta velocidad se utilizan en líneas de ensamblaje para tareas como la transferencia de piezas y el posicionamiento de robots. La capacidad de moverse rápida y eficientemente ayuda a mejorar la productividad del proceso de ensamblaje.
En la industria logística, los carros lineales de alta velocidad se utilizan en sistemas automatizados de almacenamiento y recuperación (AS/RS). Estos sistemas necesitan mover mercancías rápidamente dentro y fuera de los estantes de almacenamiento para optimizar el proceso de almacenamiento y manipulación.
Elegir la diapositiva lineal adecuada
Al elegir entre guías lineales de alta precisión y alta velocidad, es importante tener en cuenta los requisitos específicos de su aplicación.
Si su aplicación requiere un posicionamiento extremadamente preciso, como en la fabricación de precisión o la investigación científica, un carro lineal de alta precisión es la mejor opción. Debe buscar características como sistemas de guía de alta calidad, estructuras rígidas y mecanismos de accionamiento precisos.
Por otro lado, si su aplicación requiere un movimiento rápido, como en producción en masa o logística, un carro lineal de alta velocidad es más adecuado. Considere factores como mecanismos de accionamiento de baja inercia, guías reductoras de fricción y estructuras livianas.
Como proveedor profesional de guías lineales, ofrecemos una amplia gama de guías lineales para satisfacer las diferentes necesidades de aplicaciones. NuestroGuía lineal miniatura Serie GOL/GOUEs adecuado para aplicaciones donde el espacio es limitado y se requiere alta precisión. Nuestras guías lineales de alta velocidad están diseñadas para proporcionar un movimiento rápido y estable para producciones de gran volumen.
Si está buscando el carro lineal adecuado para su aplicación, estamos aquí para ayudarlo. Nuestro equipo de expertos puede proporcionarle asesoramiento y soporte técnico detallado. Contáctenos hoy para iniciar una discusión sobre sus requisitos específicos y explorar las mejores soluciones de guías lineales para su negocio.
Referencias
- "Manual de tecnología de movimiento lineal", publicado por el Grupo Schaeffler.
- "Automatización Industrial: Principios y Aplicaciones", por David A. Bell.
- Documentos técnicos de fabricantes de guías lineales.
